Устройство мониторинга и защиты УМЗ-Д (OLED)

Назначение

Устройства УМЗ-Д (OLED) предназначены для защиты электроустановок от аварийных режимов работы, а также осуществления мониторинга – непрерывного наблюдения за работой электродвигателей, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе.

УМЗ-Д (OLED) обеспечивает защитное отключение электродвигателя при возникновении недопустимых (аварийных) режимов работы. УМЗ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В. При косвенном подключении через трансформаторы тока УМЗ-2.5Д, УМЗ-5Д могут использоваться в электролиниях на любое напряжение.

УМЗ-Д (OLED) обеспечивает функции защиты следующих видов:

• трехуровневую защиту от перегрузки по току с раздельной регулировкой по каждому уровню выдержки времени на отключение, в том числе по току отсечки;

• защиту от недогрузки по току;

• защиту от неполнофазного режима работы;

• защиту от превышения допустимого дисбаланса токов;

• защиту от частых пусков.

Устройство рекомендуется устанавливать в закрытых шкафах совместно с другим пусковым электрооборудованием. Корпус имеет крепление на DIN-рейку.

Подключение УМЗ производится в соответствии со схемой. Устройство и его датчики при необходимости могут устанавливаться в раздельных шкафах (например, датчики – в силовом шкафу, устройство – в шкафу автоматики). В этом случае может потребоваться увеличение длины соединения между блоком датчиков тока и устройством. Потребитель имеет право самостоятельно нарастить соединительную линию, подключаемую к клеммам, если это необходимо по техническим соображениям. Допускается увеличение длины соединения до 20 м однотипным проводом (ШВВП 2*0.5) или витой парой проводов сечением 0,5 – 0,75 мм кв. с соблюдением исходной полярности соединения. Соединительная линия должна быть надежно изолирована от других токоведущих частей и земли.

Устройство мониторинга и защиты УМЗ-Д (OLED) изготавливается девяти номиналов: УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д, соответствующих пределам уставок номинального тока. Корпус имеет крепление на DIN-рейку.

Описание устройства защиты

Устройство мониторинга и защиты УМЗ-Д (OLED) : УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее.

При выходе режима по току за пределы уставок включается прерывисто один из индикаторов аварий, указывая причину возникших проблем.

Если причина возникшей проблемы не устраняется в течение установленного времени, УМЗ-Д (OLED) переходит в режим “АВАРИЯ”, индикатор “РАБОТА” гаснет и включается непрерывно один из индикаторов аварий с одновременным размыканием (или замыкании) цепи выводов управляющего ключа УМЗ-Д (OLED) :

- КЗ - короткое замыкание в ЭУ;

- Перегрузка - перегрузка по току ЭУ;

- Сухой ход - холостой ход ЭУ;

- Дисбаланс - превышение дисбаланса токов в фазах ЭУ.

- Oбрыв Фазы - неполнофазный режим в ЭУ;

- Утечка - нарушение изоляции ЭУ.

Деблокировка защиты и возврат устройства в исходное состояние при необходимости осуществляется снятием напряжения сетевого питания с УМЗ-Д (OLED) на время более 1 сек., или по команде с клавиатуры, или по команде с ПК.

Встроенная функция предпускового контроля обеспечивает блокировку запуска ЭУ при снижении сопротивления утечки обмоток электродвигателя на корпус ниже допустимого уровня 500 кОм.

УМЗ обеспечивает включение внешнего сигнального устройства при достижении предаварийного и аварийного режимов.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь управляющего контактора или автоматического выключателя.

Дополнительные сервисные функции:

- регистрация даты, времени и контролируемых режимов на момент аварийного отключения ЭУ, причины отключения;

- сохранение во внутренней энергонезависимой памяти информации о количестве аварийных и нормальных отключений, введенных уставках, протоколов событий;

- учет наработки ЭУ с заданной даты;

- работа в автоматизированных системах сбора данных и телеуправления (встроенные интерфейсы USB, RS-485 или Ethernet);

- индикация токов контролируемой ЭУ на дисплее контроллера;

- возможность программирования уставок защиты c клавиатуры контроллера.

Технические характеристики

Устройство мониторинга и защиты УМЗ-Д (OLED) изготавливается девяти номиналов: УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д, соответствующих пределу контролируемых токов в амперах.

Выбор устройства УМЗ-Д по мощности электродвигателя

Вес устройства УМЗ-Д с трансформаторами тока

*Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей УМЗ-2.5Д, УМЗ-5Д, УМЗ-10Д, УМЗ-25Д, УМЗ-50Д, УМЗ-125Д, УМЗ-250Д, УМЗ-500Д и УМЗ-1250Д.

• Управляющий контакт УМЗ-Д (OLED) коммутирует электрическую цепь переменного тока от 0.01 до 2 А при напряжении до 420 В;

• Управляющий контакт УМЗ-Д (OLED) допускает перегрузку до 10 А в течение времени не более 0.5 сек;

• Питание УМЗ-Д (OLED) осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц;

• Мощность, потребляемая УМЗ-Д (OLED) от сети, - не более 2 Вт;

• Габаритные размеры УМЗ-Д (OLED) – не более 109 х 96 х 50 мм;

• Длина кабеля от УМЗ-Д (OLED) до датчиков тока – 800 ± 50 мм;

• Изготавливается в исполнении УХЛ категории 3 по ГОСТ; 15150 и предназначено для работы при температуре окружающей среды от минус 40 до +40° С при относительной влажности до 98% при 25° С. (По желанию потребителя температурный диапазон может быть увеличен);

• Средний срок службы УМЗ-Д (OLED) - не менее 5 лет.

Комплект поставки Устройства мониторинга и защиты УМЗ-Д (OLED)

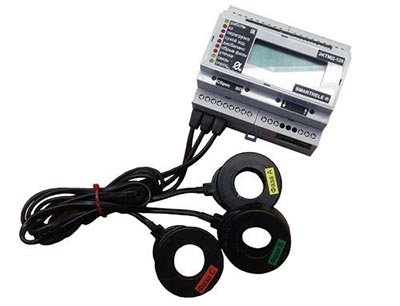

Устройство мониторинга и защиты УМЗ-Д (OLED) с трансформаторами тока - 1шт

Паспорт на Устройство мониторинга и защиты УМЗ-Д (OLED) - 1шт

Кабель USB - 1шт
